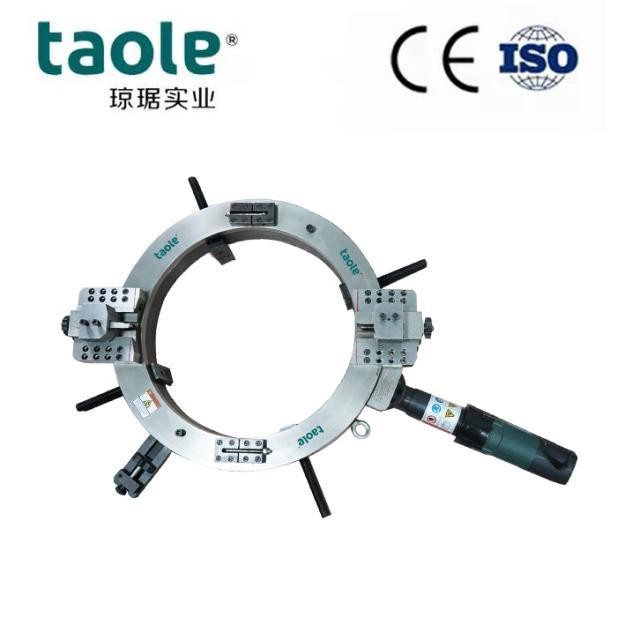

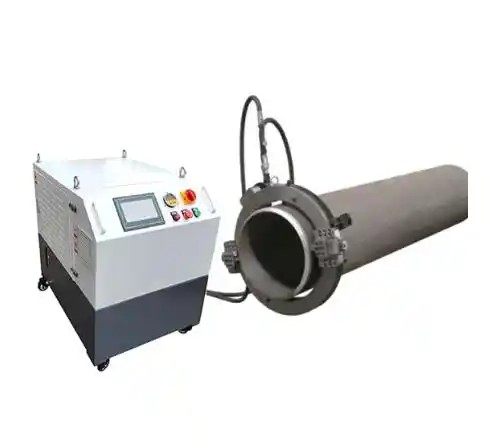

Orbital Pipe ဖြတ်တောက်ခြင်းနှင့် Beveling စက် OCP-230
အတိုချုံးဖော်ပြချက်-
OCE/OCP/OCH ပိုက်ဖြတ်တောက်ခြင်းနှင့် ဘီဗဲလ်စက်များ၏ မော်ဒယ်များသည် ပိုက်အအေးဖြတ်ခြင်း၊ ဘောင်ခတ်ခြင်းနှင့် အဆုံးပြင်ဆင်ခြင်း အမျိုးအစားအားလုံးအတွက် စံပြရွေးချယ်စရာများဖြစ်သည်။ ကွဲထွက်ဘောင်ပုံစံဒီဇိုင်းသည် စက်အား ဖရိန်တွင် တစ်ဝက်ခွဲနိုင်ပြီး လိုင်းပိုက် သို့မဟုတ် ဆက်စပ်ပစ္စည်းများ၏ OD (အပြင်ဘက် beveling) ပတ်ပတ်လည်တွင် တပ်ဆင်နိုင်စေကာ ခိုင်ခံ့ပြီး တည်ငြိမ်သောကုပ်တွယ်မှုကို ဖြစ်စေပါသည်။ စက်ပစ္စည်းသည် အအေးဖြတ်ခြင်းနှင့် ဘောင်ခတ်ခြင်း၊ တစ်ခုတည်းသောအချက်၊ တန်ပြန်ပေါက်နှင့် အနားကွပ်များကို ရင်ဆိုင်နေရသော လည်ပတ်မှုအပြင် အဖွင့်အပိတ်ပိုက်များ/ပြွန်များတွင် ဂဟေဆက်ခြင်းအတွက် ဂဟေဆက်ခြင်းဆိုင်ရာ ပြင်ဆင်မှုတို့ကို စက်ပစ္စည်းက တိကျစွာလုပ်ဆောင်သည်။
ဖော်ပြချက်

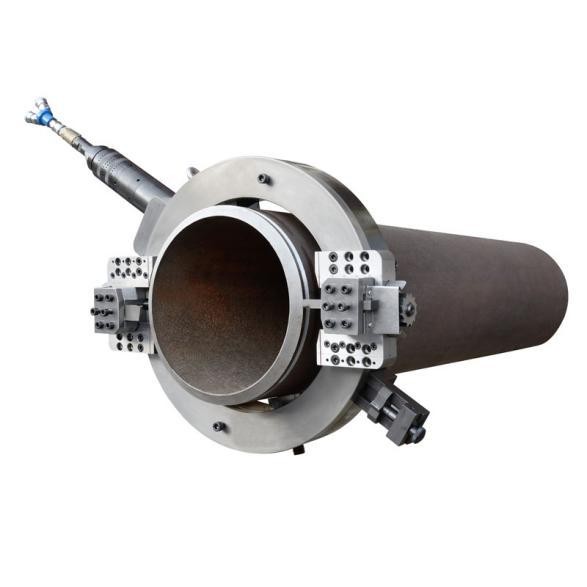

အိတ်ဆောင် od-mounted split frame type pipe cold cutting and bevelingစက်။

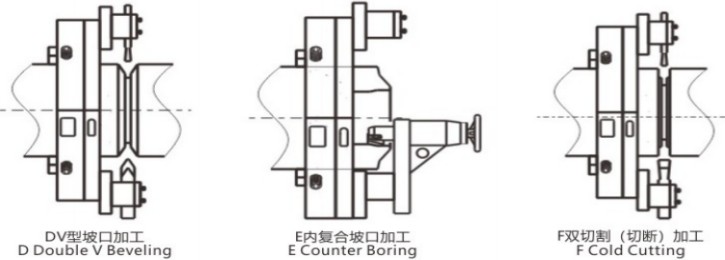

စီးရီးစက်သည် ပိုက်ဖြတ်ခြင်း၊ beveling နှင့် end ပြင်ဆင်မှု အမျိုးအစားအားလုံးအတွက် စံပြဖြစ်သည်။ ခွဲခြမ်းဘောင်ဒီဇိုင်းသည် စက်အား ဖရိန်တွင် တစ်ဝက်ခွဲနိုင်ပြီး ခိုင်ခံ့ပြီး တည်ငြိမ်သော ကုပ်တွယ်ရန်အတွက် ပိုက်လိုင်းအတွင်း သို့မဟုတ် ဆက်စပ်ပစ္စည်းများ၏ OD ပတ်လည်တွင် တပ်ဆင်နိုင်စေပါသည်။ စက်ပစ္စည်းသည် တိကျစွာ လိုင်းဖြတ်ခြင်း သို့မဟုတ် တစ်ပြိုင်နက်တည်း ဖြတ်ခြင်း/အစောင်း၊ တစ်ချက်ချက်၊ တန်ပြန်ပေါက်နှင့် အနားကွပ် လည်ပတ်မှုများအပြင် အဖွင့်ပိုက်တွင် ဂဟေဆက်ပြင်ဆင်ခြင်း၊ 3/4” မှ 48 လက်မအထိ OD(DN20-1400)၊ နံရံအထူများနှင့် ပစ္စည်းအများစုတွင်။

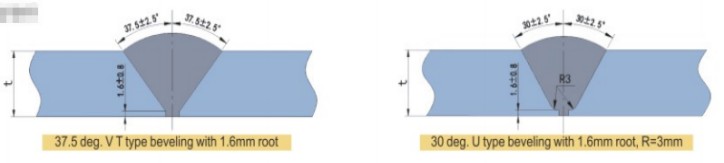

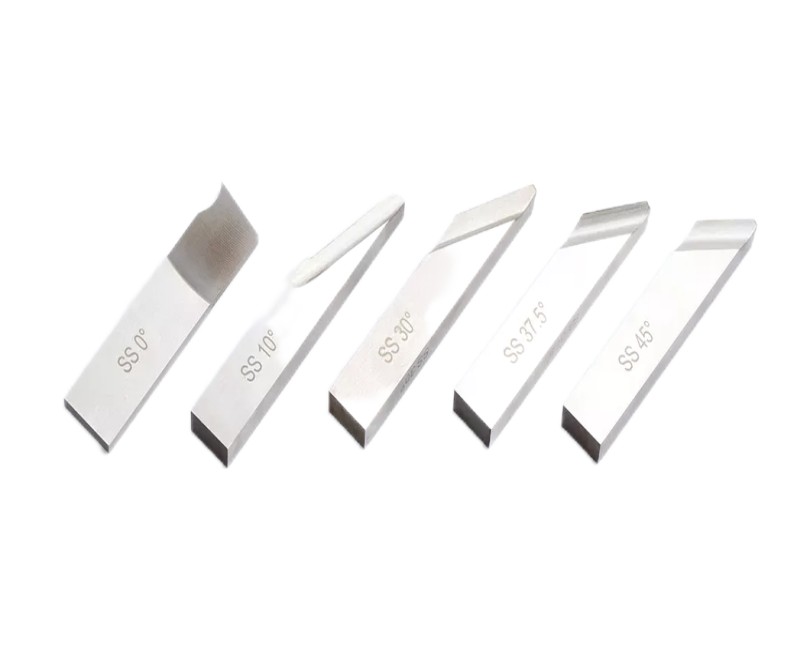

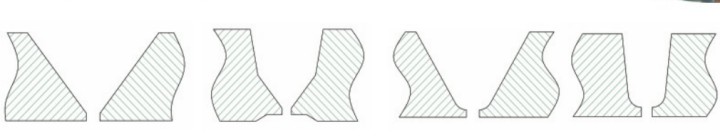

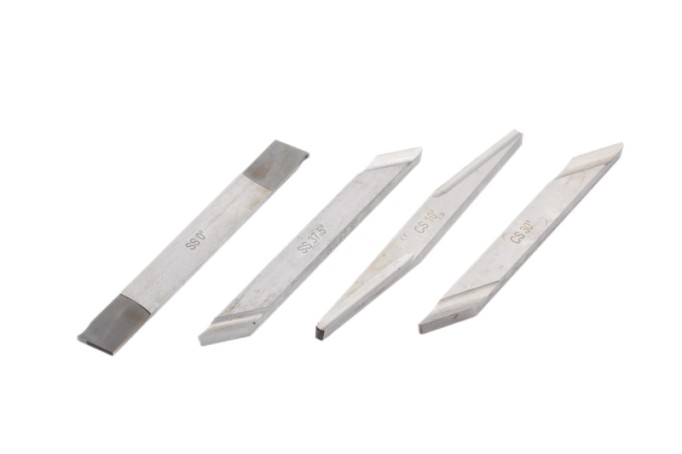

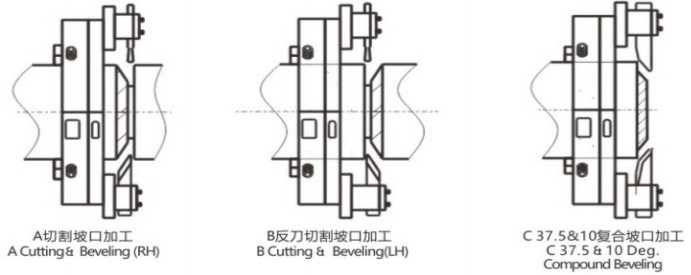

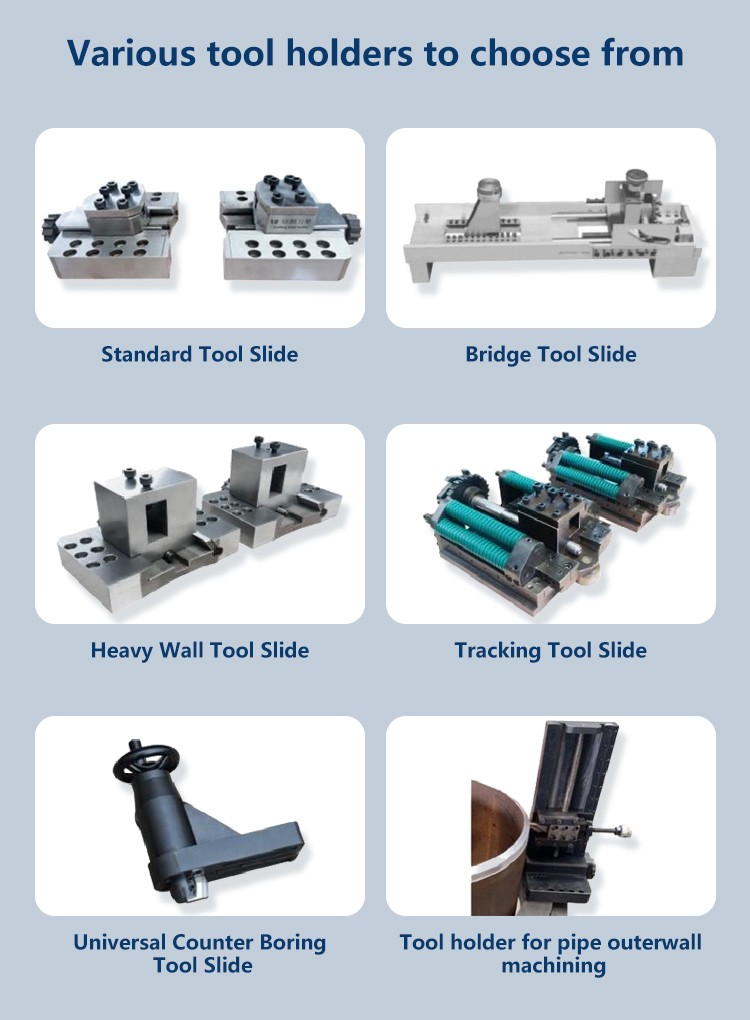

Tool Bits နှင့် ရိုးရိုး Buttwelding Joint
ကုန်ပစ္စည်းသတ်မှတ်ချက်များ
ပါဝါထောက်ပံ့မှု- 0.6-1.0 @1500-2000L/မိနစ်
| မော်ဒယ် NO | လုပ်ငန်းခွင် | နံရံအထူ | လှည့်နှုန်း | လေဖိအား | လေစားသုံးမှု | |
| OCP-89 | φ 25-89 | ၃/၄''-၃'' | ≤35mm | 50 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-159 | φ50-159 | 2''-5'' | ≤35mm | 21 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-168 | φ50-168 | 2''-6'' | ≤35mm | 21 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-230 | φ80-230 | ၃''-၈'' | ≤35mm | 20 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-275 | φ125-275 | 5''-10'' | ≤35mm | 20 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-305 | φ150-305 | 6''-10'' | ≤35mm | 18 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-325 | φ168-325 | 6''-12'' | ≤35mm | 16 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-377 | φ219-377 | 8''-14'' | ≤35mm | 13 r/min | 0.6~1.0MPa | 1500 လီတာ/မိနစ် |
| OCP-426 | φ273-426 | 10''-16'' | ≤35mm | 12 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-457 | φ300-457 | 12''-18'' | ≤35mm | 12 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-508 | φ355-508 | ၁၄''-၂၀'' | ≤35mm | 12 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-560 | φ400-560 | 16''-22'' | ≤35mm | 12 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-610 | φ457-610 | 18''-24'' | ≤35mm | 11 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-630 | φ480-630 | 20''-24'' | ≤35mm | 11 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-660 | φ508-660 | 20''-26'' | ≤35mm | 11 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-715 | φ560-715 | 22''-28'' | ≤35mm | 11 r/min | 0.6~1.0MPa | 1800 L/min |
| OCP-762 | φ600-762 | 24''-30'' | ≤35mm | 11 r/min | 0.6~1.0MPa | 2000 L/min |
| OCP-830 | φ660-813 | ၂၆''-၃၂'' | ≤35mm | 10 r/min | 0.6~1.0MPa | 2000 L/min |
| OCP-914 | φ762-914 | ၃၀''-၃၆'' | ≤35mm | 10 r/min | 0.6~1.0MPa | 2000 L/min |
| OCP-1066 | φ914-1066 | ၃၆''-၄၂'' | ≤35mm | 9 r/min | 0.6~1.0MPa | 2000 L/min |
| OCP-1230 | φ1066-1230 | 42''-48'' | ≤35mm | 8 r/min | 0.6~1.0MPa | 2000 L/min |
ဝိသေသ

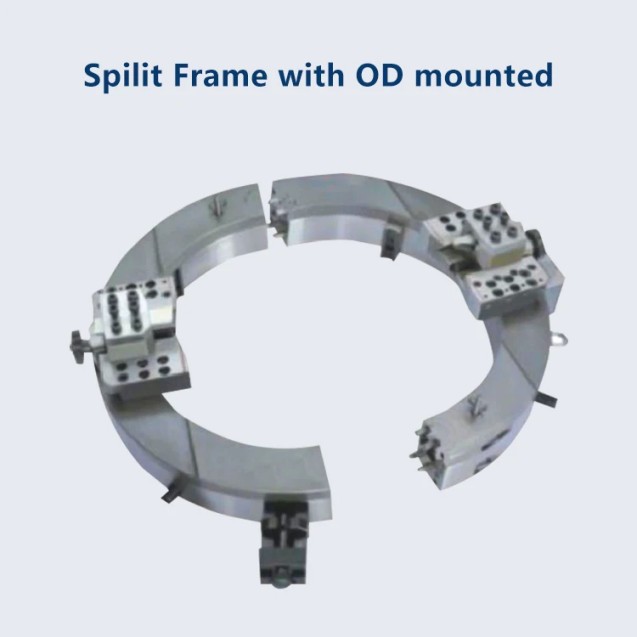

ဘောင်တွေ ခွဲတယ်။

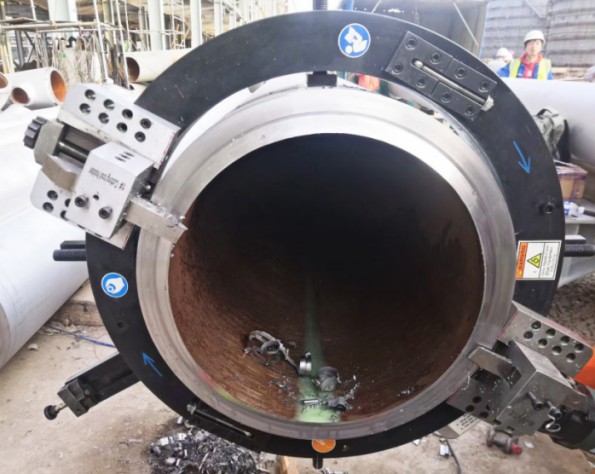

စက်သည် လိုင်းတွင်းပိုက်အချင်း၏ အပြင်ဘက်တွင် လျင်မြန်စွာ ဖိတ်စင်သွားသည်။

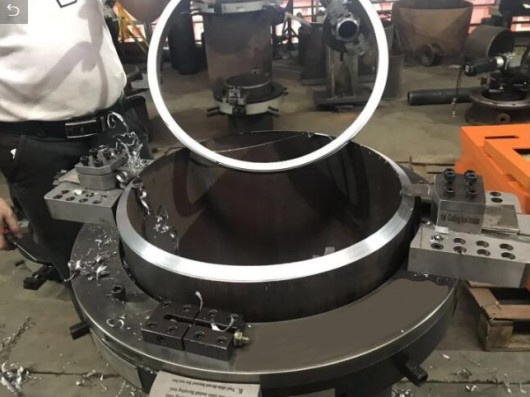

တပြိုင်နက်တည်းဖြတ်ခြင်း သို့မဟုတ် ဖြတ်ခြင်း/ Bevel
ဖြတ်တောက်မှုများနှင့် bevels များကို တပြိုင်နက်တည်း ဂဟေဆော်ရန်အတွက် သန့်ရှင်းသော တိကျသော ပြင်ဆင်မှုတစ်ခု ထွက်လာပါသည်။
အအေးဖြတ်ခြင်း/ Bevel
အပူပိုင်းဖြတ်တောက်ခြင်းသည် ကြိတ်ခွဲရန် လိုအပ်ပြီး မလိုလားအပ်သော အပူဒဏ်ခံရပ်ဝန်းကို အအေးဖြတ်ခြင်း/ဘေးကင်းမှုကို မြှင့်တင်ပေးပါသည်။
Low Axial & Radial Clearance
အလိုအလျောက် တူးလ်ကျွေးသည်။

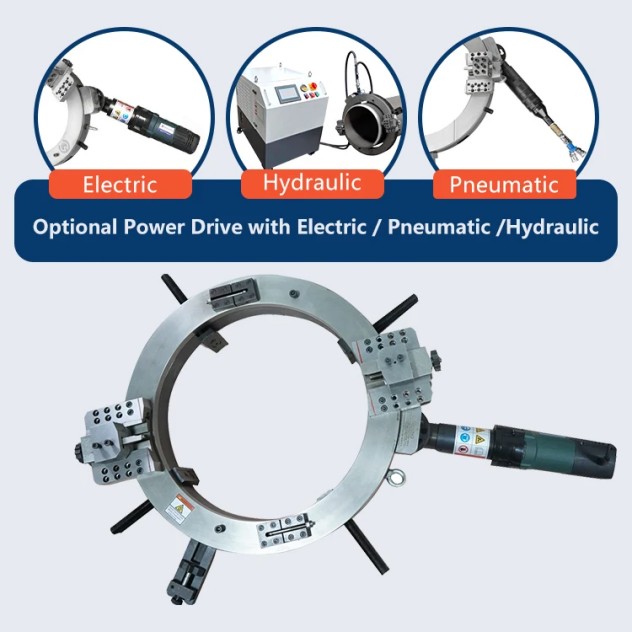

နံရံအထူ၏ မည်သည့်ပိုက်ကိုမဆို ဖြတ်၍ ဘောင်ခတ်ပါ။ ပစ္စည်းများတွင် ကာဗွန်သံမဏိ၊ သတ္တုစပ်၊ သံမဏိစတီးလ်အပြင် ပိုက်၏ Machining OD ကို 3/4" မှ 48" အထိ ရွေးချယ်နိုင်သော Pneumatic၊ လျှပ်စစ်နှင့် ဟိုက်ဒရောလစ် အမျိုးအစားတို့ ပါဝင်သည်။

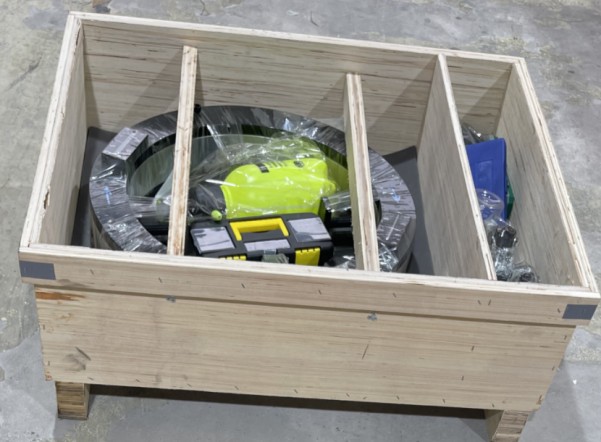

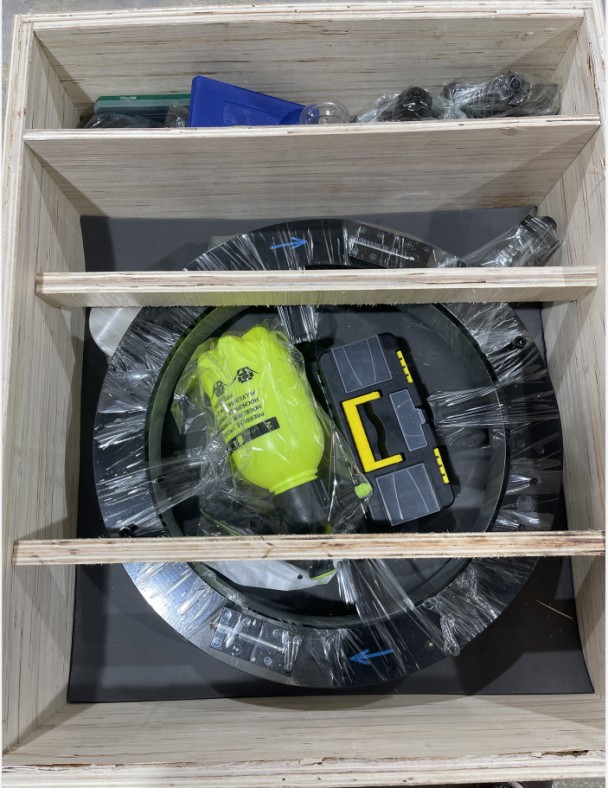

စက်ထုပ်ပိုးခြင်း။
ဗီဒီယို
